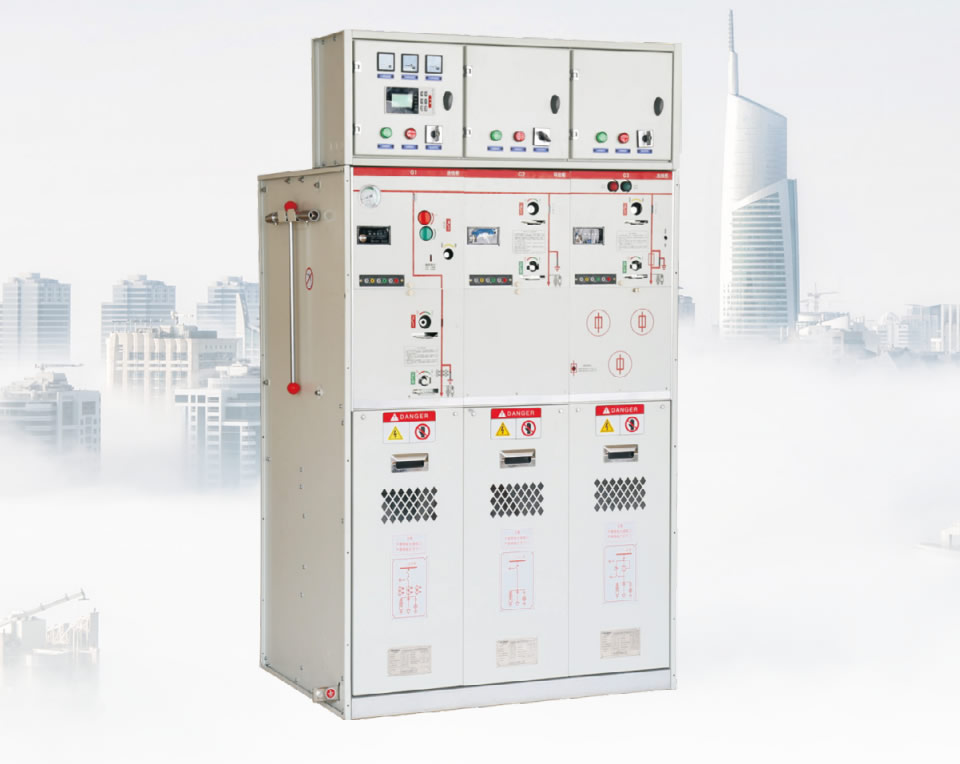

概述 ZTM6-12全封閉全絕緣金屬環網開關設備適用于額定電壓為12kV、額定頻率50Hz的三相交流電纜配電網的環網開關設備,主回路開關(負荷開關、斷路器) 引進德國IPT(艾比特)國際電力技術有限公司技術,產品工藝秉承了德國制作工藝嚴謹、精密的優勢,所有部件均采用模塊化設計,配置及擴展方案靈活多變,產品結構緊湊,并具有完善的配網自動化方案,對線路進行控制、分段、重構、保護。特別適用于城市住宅小區、工業供電、大型公共建筑、開閉所、工商業區、 農村鄉鎮等供電負荷大、密度高的地區。使用安全、不受氣候影響、安裝方便、節省地方、維修少、可靠性和利用率高。按需求可分為:單元式(單回路單氣箱)和共箱式(多回路共箱結構)。 |
00001. 正常環境條件 ZTM6 一般在正常的室內條件下運行 / 服務。 00001. 環境溫度 最高溫度+40℃ 最高溫度(24小時平均)+35℃ 最低溫度 -40℃
●濕度 24小時測量≤95% 一個月測量≤90% 海拔高度≤1000米(標準充氣氣壓下)
●顏色 側板和電纜室前蓋板 灰白 |
|
SF6氣體絕對壓力(20℃表壓)1.4bar 年泄露率≤0.2%/年 浸水試驗 水下施加 0.3bar 的壓力 24kV24 小時 燃弧試驗AFLR級 開關室25kA0.5s電纜室25kA0.5s ●防護等級 SF6氣室IP67 熔斷器筒IP67 開關柜外殼IP4X ●母線 開關柜內母線240mm2Cu 開關柜接地母線160mm2Cu 氣室不銹鋼殼厚度3.0mm |
|
負荷開關 |
負荷開關熔斷器 |
真空斷路器 |
|
額定電壓kV |
12 |
12 |
12 |
|
額定電流A |
630 |
125 |
630 |
|
工頻電壓kV(對地、相間/斷口) |
42/48 |
42/48 |
42/48 |
|
雷電沖擊耐壓kV(對地、相間/斷口) |
75/85 |
75/85 |
75/85 |
|
額定有功負載開斷電流A |
630 |
|
-- |
|
額定閉環開斷電流A |
630 |
|
-- |
|
5%額定有功負載開斷電流A |
31.5 |
|
-- |
|
額定電纜充電開斷電流A |
25 |
25 |
25 |
|
額定接地故障開斷電流A |
30 |
|
-- |
|
額定故障條件下電纜充電開斷電流A |
17.4 |
|
-- |
|
轉移電流A |
|
1750 |
|
|
額定短路開斷電流kA |
-- |
31.5 |
25 |
|
額定短路開斷電流開斷次數 |
|
|
30 |
|
額定短路關合電流峰值 kA |
50 |
80 |
63 |
|
(斷路器、負荷開關、接地開關) |
||||
|
|
|
||
額定短時耐受電流、時間 kA/s |
主回路 / 隔離開關 |
20/4 |
|
25/4 |
接地回路 |
17.4 |
|
21.7/4 |
|
額定峰值耐受電流 kA |
主回路 / 隔離開關 |
50 |
|
63 |
接地回路 |
43.5 |
|
5435 |
|
機械壽命(次) |
10000 |
10000 |
10000 |
|
IP 防護(產品外殼 / 氣箱) |
|
IP41/IP67 |
|

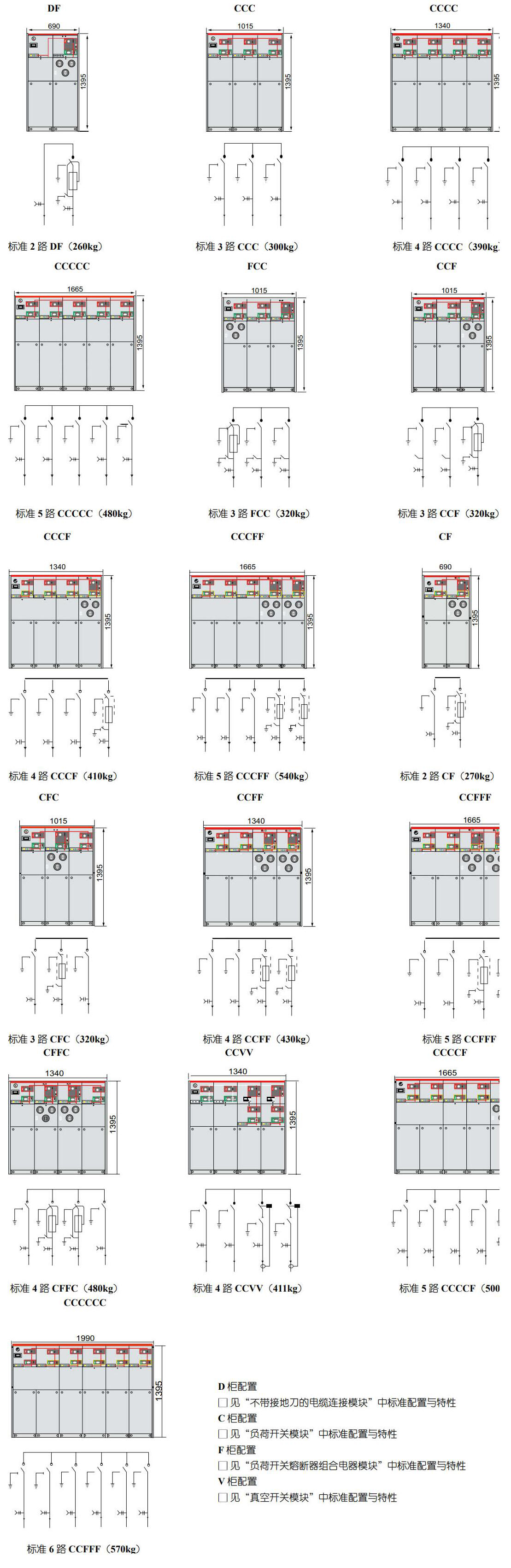

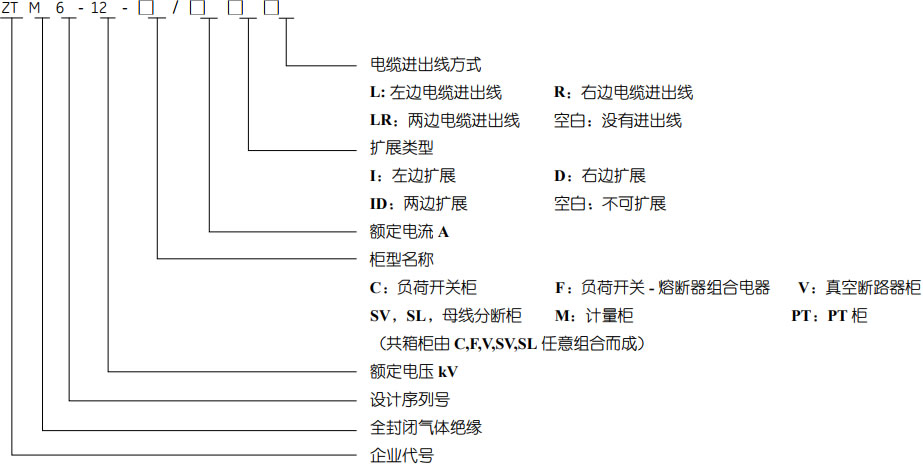

提供以下 16 種參考組合
